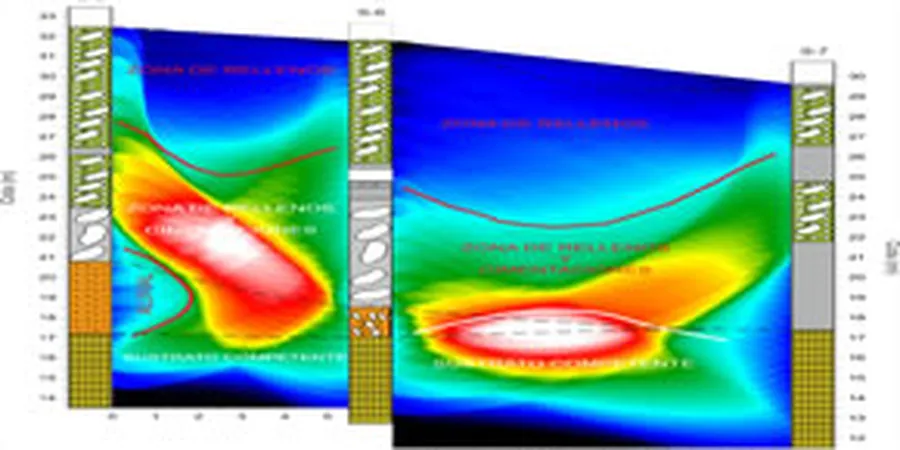

La cuenca sedimentaria del Ebro, donde se asienta Zaragoza, presenta una compleja alternancia de yesos, arcillas expansivas y potentes rellenos aluviales cuaternarios que las prospecciones superficiales no logran caracterizar en profundidad. La ciudad, con más de 680.000 habitantes distribuidos en ambas márgenes del río, enfrenta un desafío geotécnico singular: los estratos competentes del Mioceno afloran de forma irregular bajo mantos de limos y gravas que pueden superar los 30 metros en el entorno de la Expo. Nuestra tomografía sísmica de refracción y reflexión permite reconstruir la geometría del basamento rocoso y detectar cavidades kársticas —frecuentes en los sectores de Torrero y Casablanca— mediante la propagación controlada de ondas P y SH, generando perfiles de velocidad que se correlacionan directamente con la rigidez del terreno. Para proyectos que requieran además parámetros de resistencia en los primeros metros, complementamos esta prospección con el ensayo CPT cuando los limos blandos del aluvial impiden la ejecución de sondeos convencionales sin entubación.
En el subsuelo de Zaragoza conviven yesos karstificables, gravas de alta velocidad y paleocanales ciegos: la tomografía sísmica es el único método no invasivo que resuelve esta complejidad hasta 40 metros.
Detalles técnicos del servicio en Zaragoza
Video demostrativo
Factores críticos del terreno en Zaragoza
El contraste geotécnico entre el distrito Centro, con rellenos antrópicos sobre terrazas medias, y los desarrollos urbanísticos del sur como Valdespartera, asentados sobre yesos masivos con episodios de disolución, ilustra por qué no basta con extrapolar datos de una campaña puntual en Zaragoza. En la margen derecha, los yesos del Mioceno presentan velocidades sísmicas elevadas (Vp > 2500 m/s) que caen abruptamente cuando existen oquedades o zonas de carstificación activa; una interpretación sísmica inadecuada puede subestimar el riesgo de colapso y derivar en cimentaciones insuficientemente compensadas. En la vega baja, los limos de inundación con Vp entre 500 y 900 m/s ocultan a veces lentejones de grava limpia que actúan como drenes preferentes y modifican el régimen hidrogeológico. La tomografía de refracción y reflexión, procesada con inversión tomográfica de tiempos de viaje y análisis de amplitudes, permite discriminar estos contrastes y planificar la campaña geotécnica complementaria con criterio, evitando tanto el sobredimensionamiento de estructuras como las patologías por asientos diferenciales.
Nuestros servicios de Tomografía sísmica de refracción/reflexión

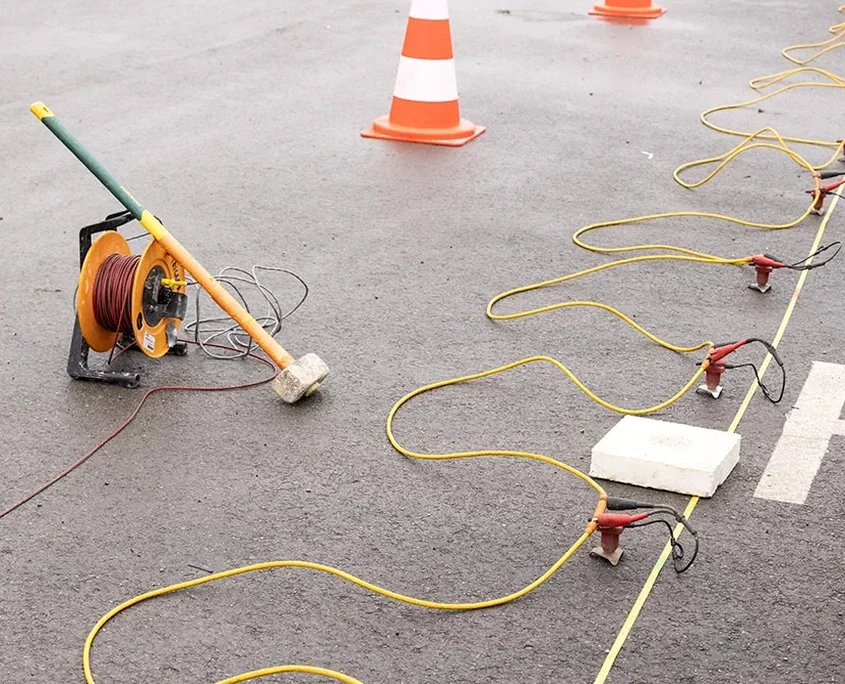

Nuestra intervención en Zaragoza cubre desde la adquisición sísmica en entornos urbanos con restricciones de ruido hasta la integración de los perfiles de velocidad en modelos geotécnicos 3D. Trabajamos con tendidos adaptables a calles estrechas del Casco Histórico y a parcelas extensas en polígonos como PLAZA.
Perfilaje sísmico de refracción para cimentaciones profundas
Ejecutamos líneas sísmicas de 70 a 140 metros con registro multicanal para determinar la profundidad del rechazo en el sustrato terciario bajo los rellenos aluviales de Zaragoza. El procesado incluye inversión tomográfica y cálculo de módulos elásticos dinámicos, aportando la velocidad de onda S necesaria para la clasificación sísmica del terreno según la NCSE-02.
Tomografía de reflexión para detección de cavidades
Aplicamos sísmica de reflexión de alta resolución con apilamiento CMP en zonas con riesgo kárstico, como el entorno de la carretera de Castellón o los barrios meridionales sobre yesos. La interpretación de reflectores someros permite localizar paleocanales y oquedades antes de la ejecución de pilotajes o excavaciones profundas.
Consultas frecuentes
¿Qué diferencia hay entre la sísmica de refracción y la de reflexión para un proyecto en Zaragoza?
La refracción sísmica mapea capas donde la velocidad aumenta con la profundidad —ideal para identificar el techo del sustrato terciario bajo las gravas del Ebro— y es muy robusta en medios estratificados. La reflexión capta contrastes de impedancia acústica aunque la velocidad no crezca, lo que la hace más eficaz para detectar cavidades en yesos o paleocanales con relleno blando bajo materiales más rígidos. En Zaragoza solemos combinar ambas porque el aluvial oculta estructuras que la refracción sola no resuelve.
¿Cuánto cuesta una campaña de tomografía sísmica en Zaragoza?
El costo de una campaña de tomografía sísmica de refracción y reflexión en Zaragoza se sitúa entre 1.660 € y 2.700 €, dependiendo de la longitud total de los tendidos, el número de líneas sísmicas, la fuente de energía requerida para alcanzar la profundidad objetivo y las restricciones de acceso en el emplazamiento.
¿Qué norma regula la clasificación sísmica del terreno a partir de estos ensayos?
La clasificación sísmica del terreno en España se rige por la NCSE-02 y el Eurocódigo 8 (EN 1998-1). El parámetro clave que se obtiene de los ensayos sísmicos es la velocidad media de ondas S en los primeros 30 metros (Vs30), que permite asignar la categoría de suelo y definir el espectro de respuesta para el cálculo estructural.
¿Se pueden realizar los perfiles sísmicos en zonas urbanas con ruido ambiental en Zaragoza?
Sí, trabajamos habitualmente en entornos urbanos densos como el Actur o Delicias. Utilizamos geófonos de alta sensibilidad, apilamiento vertical de impactos para mejorar la relación señal/ruido y, cuando es necesario, programamos las adquisiciones en horarios de menor tráfico. La fuente sísmica acelerada nos permite generar energía suficiente para enmascarar el ruido de fondo sin recurrir a explosivos, lo que simplifica los permisos municipales.
