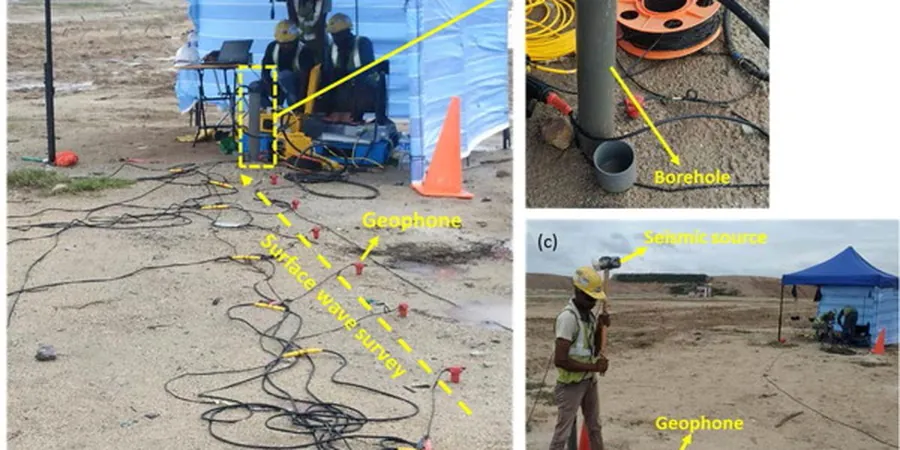

Cuando desplegamos el equipo de adquisición sísmica en una parcela de Zaragoza, lo primero que revisamos es el espesor de los depósitos aluviales del Ebro. No es lo mismo medir vibraciones en el barrio del Actur, sobre gravas cuaternarias, que en una zona con yesos y arcillas expansivas cerca del Canal Imperial. La microzonificación sísmica nos permite anticipar cómo se comportará cada punto del terreno frente a un sismo, una variable que en esta ciudad no todos los constructores consideran hasta que ven los espectros de respuesta. Con acelerómetros triaxiales y geófonos de 4.5 Hz registramos el ruido ambiental, aplicamos el método MASW y Vs30 para obtener el perfil de velocidades, y cuando el subsuelo presenta contrastes bruscos complementamos con una tomografía sísmica que nos da la geometría real del basamento. Zaragoza, con más de 680.000 habitantes, tiene una sismicidad moderada pero no nula; la falla de la Sierra de la Virgen, a menos de 60 km, justifica cualquier estudio serio.
Un suelo clasificado tipo III con Vs30 bajo 200 m/s puede amplificar la aceleración sísmica hasta tres veces respecto al basamento de referencia.
Detalles técnicos del servicio en Zaragoza
Factores críticos del terreno en Zaragoza
Recuerdo un bloque de viviendas de 7 alturas en la margen izquierda del Ebro, cerca del meandro de Ranillas. El estudio geotécnico inicial había clasificado el terreno como tipo II, pero cuando hicimos la campaña de microtremores encontramos un paquete de limos blandos de casi 12 metros que nadie había detectado. El periodo fundamental del suelo coincidía prácticamente con el periodo estimado de la estructura, un escenario de resonancia que habría amplificado las aceleraciones de forma peligrosa. Tuvimos que recalcular el espectro de respuesta con los nuevos datos y el proyecto ajustó la rigidez lateral del edificio. Saltarse la microzonificación sísmica en una ciudad como Zaragoza, donde el aluvial del Ebro cambia de espesor en distancias de 100 metros, puede significar diseñar a ciegas. La NCSE-02 exige la clasificación sísmica del terreno para cualquier edificación de importancia normal o superior, y el coste de no hacerlo se paga en riesgo estructural o en sobrecostes por refuerzos innecesarios si se opta por un diseño conservador sin datos reales.
Nuestros servicios de Microzonificación sísmica
Nuestro equipo en Zaragoza integra la microzonificación sísmica dentro de una cartera de servicios geofísicos y geotécnicos que cubren todas las fases del proyecto, desde la exploración preliminar hasta la verificación de parámetros dinámicos del suelo de cimentación.
Medición de Vs30 y clasificación sísmica del terreno
Campaña de ruido ambiental con arreglos de geófonos y sismógrafos triaxiales para determinar la velocidad media de ondas S en los primeros 30 metros. Clasificamos el terreno según la NCSE-02 y el Eurocódigo 8.
Espectros de respuesta específicos del sitio
A partir de la microzonificación y análisis de peligrosidad local, generamos el espectro elástico de aceleraciones que el calculista necesita para el análisis modal espectral de la estructura.
Evaluación de efectos de sitio y amplificación local
Identificamos contrastes de impedancia, cuencas sedimentarias y posibles fenómenos de resonancia mediante tomografía de refracción y análisis de cocientes espectrales H/V con sensores de banda ancha.
Mapas de microzonificación para planeamiento urbano
Elaboramos cartografía temática con isolíneas de aceleración pico, periodos predominantes y factores de amplificación para planes parciales, desarrollos urbanísticos y estudios de ordenación territorial en el municipio de Zaragoza.
Consultas frecuentes
¿Es obligatorio hacer un estudio de microzonificación sísmica en Zaragoza si la sismicidad es baja?
La NCSE-02 obliga a clasificar el terreno para toda edificación de importancia normal o superior, independientemente de la sismicidad de la zona. En Zaragoza, con una aceleración básica de 0.04g, no se exige el cálculo sismorresistente para edificios de importancia normal en terreno tipo I, pero sí es preceptivo cuando el terreno es tipo II, III o IV, y para cualquier edificación de importancia especial. Además, el Código Técnico de la Edificación (CTE DB-SE) remite al estudio geotécnico la caracterización sísmica del emplazamiento. No hacerlo cuando el proyecto lo requiere puede invalidar la dirección de obra.
¿Qué diferencia hay entre la microzonificación sísmica y el estudio geotécnico convencional?
El estudio geotécnico determina la capacidad portante y la deformabilidad del suelo para el dimensionamiento de cimentaciones. La microzonificación sísmica va más allá: mide cómo las ondas sísmicas se propagan y se amplifican en los estratos locales, definiendo el espectro de respuesta que usará el calculista estructural. Un geotécnico puede clasificar el terreno a partir de ensayos SPT o CPT, pero solo la geofísica de superficie (MASW, microtremores, refracción) permite obtener el perfil de Vs y el periodo fundamental con la precisión que exige la normativa sísmica.
¿Cuánto cuesta un estudio de microzonificación sísmica para un edificio en Zaragoza?
El presupuesto varía según la superficie a investigar y la profundidad del basamento, pero para un edificio de viviendas estándar en Zaragoza el rango suele moverse entre 2.400 € y 7.780 €. Incluye la campaña de campo con sismógrafos, el procesado de datos, la inversión de curvas de dispersión, el cálculo de Vs30 y el informe final con espectros de respuesta y clasificación según NCSE-02. Para proyectos lineales o grandes superficies el coste se ajusta por metro lineal o por punto de medición.
