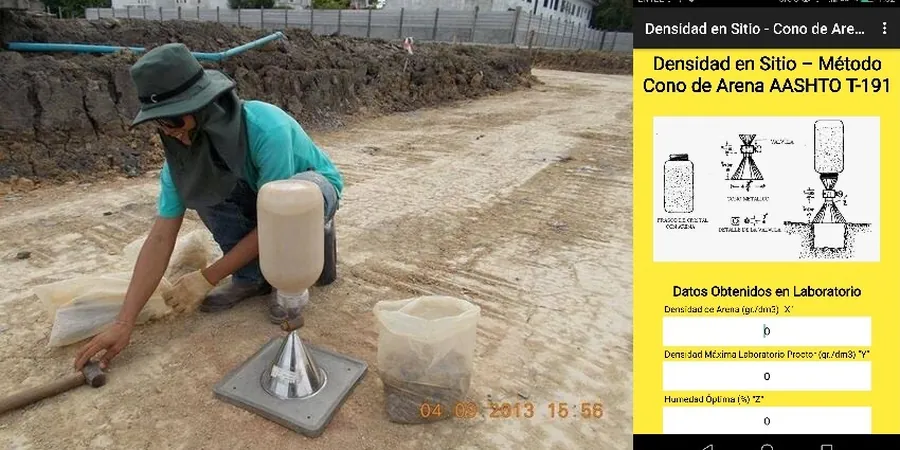

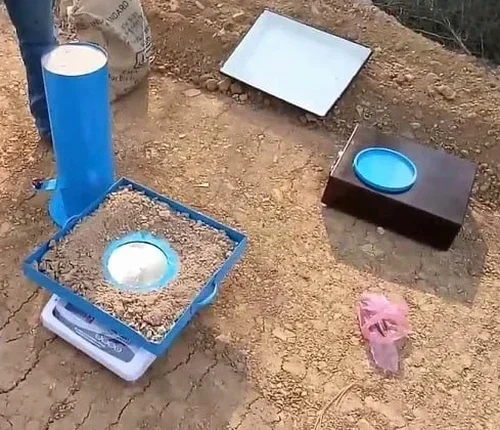

La normativa UNE 103503 especifica el procedimiento para determinar la densidad y el peso unitario de un suelo compactado in situ mediante el método del cono de arena. En Zaragoza, este ensayo cobra una relevancia particular debido a los suelos yesíferos y los frecuentes rellenos antrópicos sobre antiguas torrenteras del Ebro. La presencia de niveles de yesos masivos y limos colapsables exige un control de compactación mucho más riguroso que en otras cuencas sedimentarias. El equipo técnico verifica la energía de compactación aplicada comparando la densidad seca obtenida en campo con la densidad máxima del ensayo Proctor, asegurando que cada tongada alcance el grado de compactación especificado en el proyecto. La precisión del método, basada en la sustitución de un volumen de suelo excavado por arena calibrada de densidad conocida, permite detectar defectos de compactación antes de que se manifiesten como asientos diferenciales en la estructura.
La densidad seca máxima en los suelos yesíferos de Zaragoza puede variar hasta un 8% solo por cambios en la humedad de compactación, un margen que pocos pliegos de prescripciones técnicas contemplan adecuadamente.
Detalles técnicos del servicio en Zaragoza
Factores críticos del terreno en Zaragoza
En los rellenos de la margen izquierda del Ebro, el equipo ha detectado que los yesos masivos fracturados crean conductos preferenciales de agua que lavan los finos, generando oquedades bajo tongadas aparentemente bien compactadas. El cono de arena, al ser un ensayo puntual, no siempre detecta estas heterogeneidades si el punto de ensayo no coincide con la zona afectada. Por eso en Zaragoza se recomienda complementar el control de densidad con una inspección visual sistemática de la superficie de cada tongada antes de la siguiente extensión. Otro riesgo frecuente es la desecación superficial de la última capa extendida debido a la alta tasa de evaporación estival, que falsea la humedad medida en campo y lleva a aceptar material con un grado de saturación inferior al necesario para garantizar la estabilidad volumétrica a largo plazo.
Nuestros servicios de Densidad de campo (cono de arena)
El control de compactación en Zaragoza se adapta a las exigencias del terreno yesífero y a los plazos de obra. Estos son los ensayos de densidad de campo que el laboratorio ejecuta de forma rutinaria:
Densidad con cono de arena en rellenos estructurales
Ensayo conforme a UNE 103503 para verificar el grado de compactación en terraplenes, rellenos bajo cimentación y trasdoses de muro. Incluye determinación de humedad in situ por secado en estufa y comparación con la curva Proctor de referencia.
Control de compactación en subbases granulares
Verificación de densidad en zahorras artificiales y naturales para firmes de pavimento flexible o rígido. Se aplica la frecuencia de control exigida por el PG-3, con emisión de informe en 24 horas para no detener el avance de la extendedora.
Densidad de campo en rellenos de zanja y localizados
Ensayo adaptado a espacios reducidos como zanjas para servicios urbanos en el casco histórico de Zaragoza. Se utiliza cono de diámetro reducido cuando el ancho de la excavación no permite el procedimiento estándar, manteniendo la trazabilidad metrológica exigida por la acreditación del laboratorio.
Consultas frecuentes
¿Cuánto cuesta un ensayo de densidad con cono de arena en Zaragoza?
El precio unitario oscila entre 60 € y 80 € por punto de ensayo, incluyendo la determinación de humedad en laboratorio y el informe con el grado de compactación alcanzado. Para campañas de más de 10 puntos se aplica descuento por volumen.
¿Qué norma regula el ensayo de cono de arena en España?
La norma de referencia es la UNE 103503:1995, que describe el método para la determinación in situ de la densidad de un suelo mediante el cono de arena. Para la obtención de la densidad máxima de referencia se aplica la UNE-EN 13286-2 (Proctor modificado) o la UNE 103501 (Proctor normal), según lo especificado en el pliego del proyecto.
¿Cada cuánto se debe calibrar la arena del cono?
La calibración de la densidad aparente de la arena patrón se verifica cada 50 ensayos como máximo, o cuando se cambia de lote de arena. También se recalibra si la arena ha estado expuesta a humedad ambiente prolongada, algo frecuente en Zaragoza durante los meses de inversión térmica invernal junto al Ebro.
¿Se puede usar el cono de arena en suelos con gravas?
El método es aplicable a suelos con partículas de hasta 50 mm. Si el porcentaje de gravas supera el 20%, se debe aplicar la corrección por sobretamaño descrita en el anexo de la UNE 103503, sustituyendo las partículas retenidas por material fino de la misma densidad. En graves limpias de las terrazas altas del Ebro se recomienda valorar métodos alternativos como el balón de goma o el densímetro nuclear.
¿Cuánto tiempo tarda en entregarse el resultado del ensayo?
El informe con la densidad seca in situ, la humedad de compactación y el grado de compactación respecto al Proctor de referencia se entrega en un plazo de 24 horas. Si la obra requiere datos inmediatos para decidir si autorizar la siguiente tongada, el técnico de campo adelanta el dato de densidad húmeda y humedad antes de abandonar el tajo. Ver más.
