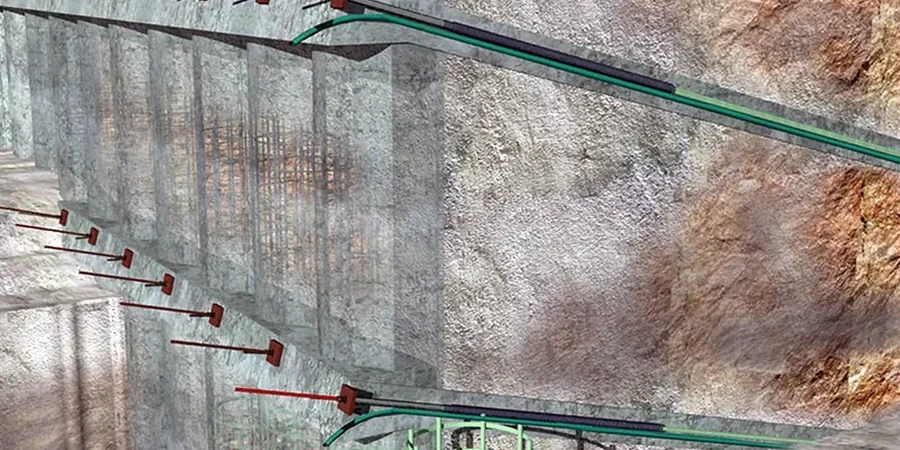

La capital del Ebro presenta un subsuelo que combina los potentes aluviones cuaternarios de la vega con los yesos y margas del Terciario continental en las zonas elevadas. Diseñar anclajes activos y pasivos en Zaragoza exige dominar esta dualidad: mientras las gravas del río ofrecen buena fricción para el bulbo de inyección, los niveles yesíferos pueden desarrollar karstificación y requerir longitudes de empotramiento muy superiores a las estimadas con una campaña geotécnica superficial. Una excavación entre dos calles del Casco Histórico, por ejemplo, trabaja con sobrecargas de edificios colindantes de cuatro o cinco plantas y un nivel freático que oscila estacionalmente entre 2 y 4 metros de profundidad, condiciones donde la elección entre una cabeza activa pretensada y un bulbo pasivo trabajando por fricción define la seguridad de toda la manzana. El diseño que aquí se describe parte de ensayos de campo como el ensayo CPT para afinar la estratigrafía en la vertical del anclaje, y se complementa con verificaciones de estabilidad global mediante estabilidad de taludes cuando el tirante trabaja en coronación de corte.
En los yesos del subsuelo zaragozano, una inyección mal controlada puede generar más riesgo que beneficio estructural.
Detalles técnicos del servicio en Zaragoza
Factores críticos del terreno en Zaragoza
Una pantalla de pilotes en la margen izquierda del Ebro, junto al meandro de Ranillas, se instrumentó tras la excavación de sótano y mostró desplazamientos acumulados de 18 mm en cabeza durante la primera semana de diciembre, coincidiendo con una crecida que elevó el freático 1.6 m en 48 horas. El diseño original había previsto una fila de anclajes pasivos con bulbo de 7 m en gravas, pero el ensayo de arrancamiento reveló una pérdida de carga del 22 % en tres de los nueve tirantes ensayados. La solución pasó por reconvertir la fila superior a anclajes activos con retesado programado, añadiendo una segunda fila de bulbos inyectados con IRS a 3.5 MPa. El caso ilustra el riesgo de subestimar la variación estacional del freático en Zaragoza: la saturación reduce temporalmente la tensión efectiva en la zona del bulbo y, con ella, la resistencia al arrancamiento. Un diseño robusto incorpora siempre un margen de empotramiento bajo la cota mínima histórica del agua y ensayos de idoneidad ejecutados en la peor condición hidrogeológica previsible.
Nuestros servicios de Diseño de anclajes activos/pasivos
El diseño de anclajes en el contexto geotécnico de Zaragoza abarca desde campañas de reconocimiento específicas hasta la ingeniería de detalle y el control de ejecución. Cada fase se estructura bajo los requisitos del Eurocódigo 7 y la supervisión de un laboratorio acreditado conforme a ISO 17025, garantizando la trazabilidad completa del tirante.
Diseño geotécnico de anclajes activos y pasivos
Dimensionamiento del bulbo, longitud libre y cabeza según EC-7. Incluye verificación de estabilidad global, capacidad de arrancamiento y cálculo de pérdidas de carga diferidas en el tiempo para suelos yesíferos.
Ensayos de arrancamiento e idoneidad
Ejecución y registro de ensayos según UNE-EN 1537:2015 sobre anclajes de investigación y producción. Curvas carga-desplazamiento, fluencia en escalones y criterios de aceptación adaptados a la litología zaragozana.
Control de ejecución y supervisión de inyección
Seguimiento en obra de parámetros de perforación e inyección (IRS, IGU). Control de presión, volumen de lechada, manguitos y tiempos de fraguado, con especial atención a la presencia de yesos karstificados.
Consultas frecuentes
¿Qué diferencia un anclaje activo de uno pasivo y cuándo se recomienda cada uno en Zaragoza?
El anclaje activo se pretensa tras la ejecución, aplicando una carga de bloqueo que moviliza el bulbo de inmediato y limita las deformaciones en cabeza desde el primer momento. El pasivo entra en carga solo cuando la estructura se deforma. En Zaragoza se recomienda el activo para pantallas con edificios colindantes sensibles a asientos en el Casco Histórico o en la zona de la Magdalena, mientras que el pasivo puede ser suficiente en cortes temporales de la periferia, sobre gravas limpias, donde se admite una pequeña relajación antes de la estabilización.
¿Qué rango de inversión tiene el diseño y ensayo de un anclaje en la ciudad?
El costo del diseño, incluyendo la campaña de ensayos de arrancamiento y la ingeniería de detalle, se sitúa habitualmente entre 610 y 1.800 euros por unidad de anclaje, en función de la longitud del tirante, la complejidad del terreno y el número de ensayos de control requeridos por la dirección facultativa. Este rango cubre desde anclajes de 15 metros en gravas hasta tirantes de más de 30 metros con doble protección anticorrosión en ambientes yesíferos agresivos.
¿Cómo afectan los yesos del subsuelo zaragozano a la durabilidad de un anclaje permanente?
Los yesos masivos y las margas yesíferas contienen sulfatos que pueden atacar la lechada de cemento Portland convencional. Para anclajes permanentes en Zaragoza se especifica cemento resistente a sulfatos (SR) y una doble protección anticorrosión (vaina corrugada + tubo de inyección continua) que aísla el acero del terreno agresivo. Además, se limita la presión de inyección para no abrir fisuras que luego actúen como vías de circulación de agua cargada de sulfatos, y se verifica el pH del agua intersticial durante la campaña geotécnica previa.
