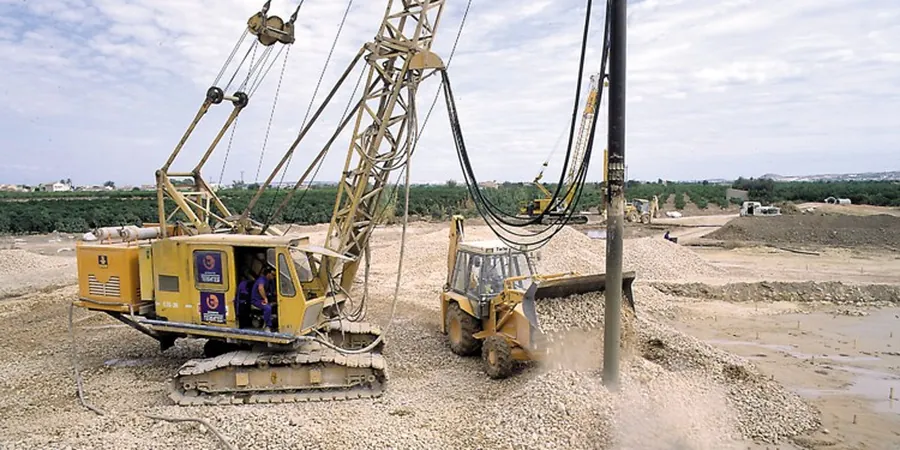

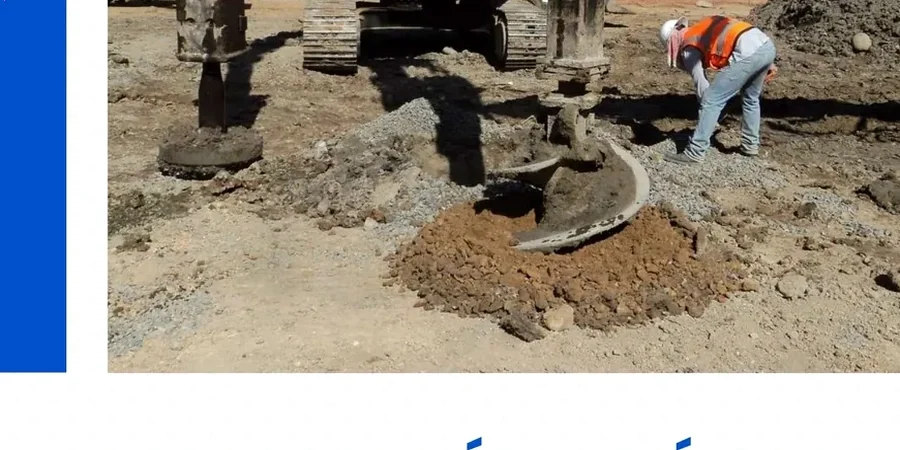

Recuerdo un proyecto en la margen izquierda del Ebro, junto al barrio de La Almozara, donde un edificio de 10 plantas sobre depósitos aluviales requería cimentación profunda. Los suelos limo-arenosos sueltos presentaban riesgo de licuefacción en caso de sismo. Allí optamos por columnas de grava vibro-sustituidas (stone columns) para densificar el terreno y drenar presiones intersticiales. Antes de definir el diámetro y espaciamiento, realizamos un reconocimiento con ensayo CPT para obtener perfiles continuos de resistencia de punta y rozamiento. Esa campaña nos permitió calibrar el módulo de deformación del macizo mejorado. También evaluamos la capacidad de carga post-tratamiento mediante ensayos de placa de carga. El resultado: asientos totales inferiores a 2 cm en un suelo que originalmente cedía 8 cm bajo la misma carga.
En suelos aluviales del Ebro, las columnas de grava reducen asientos hasta un 70 % respecto al terreno natural, siempre que la relación de áreas supere el 20 %.
Detalles técnicos del servicio en Zaragoza
- Relación de sustitución (AR): 15 % a 35 % según la carga de diseño.
- Diámetro de columna: 0,6 m a 1,2 m en función del vibrador empleado.
- Módulo de confinamiento del suelo huésped: se estima mediante ensayos de permeabilidad de campo para verificar el drenaje radial.
Video demostrativo
Factores críticos del terreno en Zaragoza
En Zaragoza, muchas veces vemos que los proyectos ignoran la heterogeneidad de los depósitos fluviales. Un stone column diseñado con un único perfil de suelo puede fallar si aparece una lente de arcilla plástica a 4 m de profundidad. El riesgo principal es la falta de confinamiento lateral: si el suelo huésped tiene baja resistencia al corte no drenado (Su < 20 kPa), la columna se pandea y no transmite carga al estrato competente. Por eso, antes de redactar el proyecto, hacemos una campaña de campo con SPT cada 1,5 m y ensayos de corte directo en laboratorio para caracterizar la variabilidad vertical. Otro riesgo recurrente es la presencia de nivel freático alto en la vega del Ebro, que obliga a ejecutar las columnas con vibración subacuática y control continuo de finos arrastrados.
Nuestros servicios de Diseño de columnas de grava (stone columns)
Complementamos el diseño con servicios específicos para garantizar la puesta en obra y el control de calidad en Zaragoza.
Campaña de reconocimiento geotécnico previo
Realizamos sondeos mecánicos con SPT, ensayos CPTu y calicatas para definir la estratigrafía y las propiedades mecánicas del terreno. Determinamos el módulo de deformación, la resistencia al corte no drenado y el coeficiente de permeabilidad. Estos datos alimentan el modelo de cálculo del stone column.
Control de ejecución y ensayos de carga
Supervisamos la instalación de las columnas con control de vibración, consumo de material y registro de amperaje del vibrador. Tras la ejecución, realizamos ensayos de carga estática (placa de 0,6 m de diámetro) y medición de asientos diferidos con extensómetros vibrantes para validar el diseño.
Preguntas frecuentes
¿Qué tipo de suelos en Zaragoza son aptos para columnas de grava?
Los depósitos aluviales del Ebro, suelos arenosos sueltos con finos no plásticos y limos de baja plasticidad (IP < 15) responden bien. En arcillas blandas con Su < 15 kPa la técnica pierde eficacia; allí evaluamos deep soil mixing o precarga como alternativa.
¿Cuál es el rango de precios para el diseño de columnas de grava en Zaragoza?
El coste referencial del proyecto geotécnico completo (estudio + diseño + control) oscila entre 910 € y 2.520 €, dependiendo del número de columnas, la profundidad y la campaña de campo necesaria. Consúltenos para una cotización ajustada a su parcela.
¿Qué normativa aplica al diseño de stone columns en España?
Seguimos el Eurocode 7 (EN 1997-1:2004) como marco general, complementado con la guía FHWA-CFL-90-002 y el método de Priebe (1995). Para la ejecución, se aplica la UNE-EN 14731 para tratamientos de suelo por vibración.
¿Cómo se controla la calidad de las columnas de grava durante la obra?
Registramos en continuo el amperaje del vibrador, el caudal de material granular y la profundidad de penetración. Tras la instalación, realizamos ensayos de carga con placa (UNE 103 adaptado) y perfilaje sísmico de tomografía para verificar la homogeneidad del macizo mejorado.
