El análisis de asentamiento diferencial en Zaragoza debe considerar la variabilidad litológica del subsuelo, donde alternan depósitos aluviales del Ebro con niveles de yesos y arcillas expansivas. La normativa CTE DB-SE-C exige cuantificar deformaciones bajo carga para evitar daños estructurales, especialmente en edificaciones contiguas o con cargas excéntricas. En nuestra práctica, combinamos sondeos mecánicos con ensayos de permeabilidad en campo para caracterizar estratos permeables que puedan generar consolidación diferencial, y complementamos con corte directo cuando los planos de debilidad son paralelos a la estratificación. El equipo técnico aplica modelos elastoplásticos calibrados con datos locales, ajustando el módulo de deformación según la humedad natural del terreno en cada sondeo.
En suelos yesíferos de Zaragoza, un asentamiento diferencial de 2 cm puede fracturar forjados contiguos si no se modela la rigidez torsional de la estructura.
Detalles técnicos del servicio en Zaragoza
- Ensayo edométrico en muestras inalteradas para determinar el módulo edométrico y el coeficiente de consolidación (cv).
- Simulación numérica por elementos finitos considerando la secuencia constructiva real, no solo la carga final.

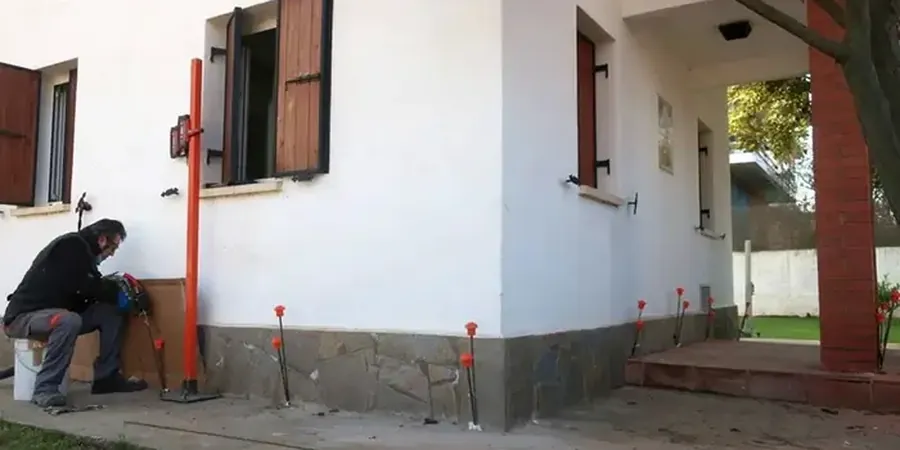

- Control de asientos mediante instrumentación geotécnica con placas de asiento y extensómetros, contrastando los valores medidos con los previstos.
Video demostrativo
Factores críticos del terreno en Zaragoza
El mayor contraste en Zaragoza se da entre el barrio de la Almozara, con suelos aluviales de gravas cementadas que apenas ceden, y la zona de Las Fuentes, donde los limos arcillosos con lentejones de yeso provocan asientos diferenciales de hasta 4 cm bajo edificios de cinco plantas. En este segundo caso, la disolución de yesos por filtraciones genera cavidades que aceleran la deformación localizada. Si no se identifica a tiempo, el diferencial puede abrir grietas en muros de carga y descolgar forjados. Por eso insistimos en que el análisis de asentamiento diferencial en Zaragoza debe incluir prospecciones a profundidades superiores a la zona activa de cambios volumétricos, que aquí alcanza los 4-5 m en arcillas expansivas.
Nuestros servicios de Análisis de asentamiento diferencial
Ofrecemos tres líneas de trabajo para abordar el asentamiento diferencial según la fase del proyecto y la complejidad del terreno en Zaragoza.
Campaña de reconocimiento geotécnico
Ejecutamos sondeos mecánicos con toma de muestras inalteradas, ensayos de penetración estándar (SPT) y extracción de testigos para caracterizar cada estrato. Incluye clasificación visual según UNE y determinación de humedad natural.
Modelización numérica de asientos
Empleamos software de elementos finitos (Plaxis 2D/3D) para simular la secuencia constructiva, considerando cargas permanentes y variables, así como la interacción suelo-estructura. Entregamos mapas de isodeformación y perfiles de asiento diferencial.
Asesoría en diseño de cimentación
Proponemos soluciones de cimentación superficial o profunda según los resultados del análisis, incluyendo recomendaciones para juntas de dilatación, losas de compensación o mejora del terreno mediante columnas de grava o precarga, minimizando el diferencial previsto.
Preguntas frecuentes
¿Qué diferencia hay entre asentamiento total y asentamiento diferencial en Zaragoza?
El asentamiento total es el descenso absoluto de una estructura, mientras que el diferencial es la diferencia de descenso entre dos puntos de la misma edificación. En Zaragoza, los suelos yesíferos y arcillosos generan variaciones laterales de rigidez que disparan el diferencial incluso si el total es moderado. Por eso el CTE DB-SE-C limita la distorsión angular, no el asiento absoluto.
¿Cómo se mide el módulo edométrico en laboratorio para el análisis de asentamiento diferencial?
Se extrae una muestra inalterada con tubo Shelby, se talla en el laboratorio a 70 mm de diámetro y se somete a carga incremental en un edómetro siguiendo la UNE 103-600:1996. La curva e-log σ' permite obtener el módulo edométrico (E_ed) y el coeficiente de consolidación (cv). Para arcillas de Zaragoza, es habitual realizar al menos tres escalones de carga hasta 800 kPa.
¿Cuánto cuesta un estudio de asentamiento diferencial en Zaragoza?
El rango referencial para un análisis completo con sondeos, ensayos edométricos e informe geotécnico se sitúa entre 430 y 1.030 euros, dependiendo del número de puntos de prospección y la profundidad requerida. Para presupuestos ajustados a tu proyecto, contacta con nuestro equipo técnico.
¿Qué plazo de ejecución tiene el análisis de asentamiento diferencial?
Desde la toma de muestras en campo hasta la entrega del informe final, el plazo estándar es de 10 a 15 días hábiles. Incluye el ensayo edométrico (5-7 días de consolidación), la modelización numérica y la redacción de recomendaciones. En casos urgentes podemos reducir el plazo a 7 días con ensayos acelerados.
